EDA(電子設計自動化)是什麼

EDA（電子設計自動化，Electronic Design Automation）是指利用電腦軟體工具來協助半導體晶片和電子系統設計自動化的技術。簡單來說，EDA就像是IC設計的CAD工具，可以提高設計效率並降低錯誤率。EDA軟體涵蓋了從功能規格到實際電路和版圖設計的多個流程，包括：

• 邏輯設計：定義晶片的邏輯功能和運算結構。

• 電路設計：配置晶片的電路元件與電氣特性。

• 系統模擬：透過模擬驗證設計是否符合預期行為。

• 性能分析：評估功耗、速度等性能指標。

• 印刷電路板(PCB)佈局：將電路設計轉換為實際的板級佈線圖。

以上步驟展示了EDA如何協助工程師自動化晶片設計流程，以加速產品開發並縮短上市時間。換言之，EDA將複雜的電子產品設計轉化為電腦可執行的流程，大幅提高了IC研發的生產力。

資料來源:SIA

簡單來說，EDA工具貫穿整個晶片設計流程：從系統規格 (System Spec) 到功能與邏輯設計，再到電路及物理實作，直至晶片製造與封裝測試。EDA被譽為半導體供應鏈「上游中的上游」，因為沒有EDA工具就無法完成複雜晶片的設計與驗證。

事實上，有分析指出「EDA軟體可以說是整個現代半導體產業的最上游，沒有它，就不會有現代的半導體」。以台灣的IC設計大廠為例（如聯發科、瑞昱等），都仰賴EDA軟體來自動完成晶片的複雜設計和驗證。強大的EDA工具能讓設計團隊更快速地完成簽核和定案，加速後續的製程生產。由此可見，EDA在半導體研發中扮演極關鍵的角色。

EDA 產業趨勢

全球EDA市場雖然在半導體產業總體營收中佔比不大，但其自身卻呈現穩健的成長趨勢，並在AI、5G等新技術的驅動下持續擴大。2023年，EDA市場（包括矽智財IP）的全球營收估值為149億美元 。根據市場研究機構預測，2024年全球EDA電子設計自動化軟體市場規模將達到120億美元，預期到2034年將攀升至271.5億美元。

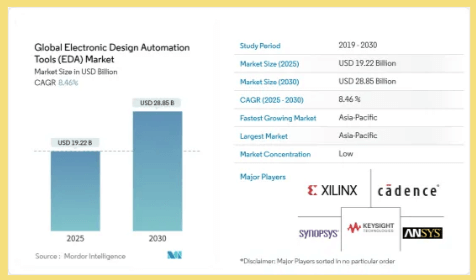

而從上圖來看，預計到2030年將達到288.5億美元，預測期內（2025-2030年）的複合年成長率為8.46% 。這種增長與全球半導體市場的整體趨勢高度相關，例如：2024年全球半導體市場預計增長19.1%達到6,276億美元，並在2025年繼續增長 。

EDA市場的擴張主要得益於對緊湊型電子設備的需求不斷成長，以及SoC（系統單晶片）技術在汽車、物聯網和人工智慧等各行各業中的應用日益廣泛 。半導體產業的研發預算增加，例如台積電在2021年4月宣布將在未來三年投資1,000億美元擴大其晶片製造能力和研發 ，這直接轉化為對EDA工具的需求。這表明EDA市場的成長並非獨立的，而是由下游晶片設計和製造的創新需求所驅動，呈現出「水漲船高」的趨勢。

EDA行業的「低週期性」特點 意味著其營收波動較小，在經濟下行時表現出較強的韌性。其商業模式為收取軟體授權費用，一旦客戶群穩定，公司業績便會平穩增長 。這種穩健的增長和低波動性，使得EDA公司在科技股中獨樹一幟，對於尋求穩定增長的投資者來說具有吸引力。

EDA產業的三大巨頭：Synopsys、Cadence、Siemens EDA

全球EDA市場高度集中，呈現寡佔格局 。主要由：

• Synopsys
• Cadence
• Siemens EDA（原Mentor Graphics）

三家巨頭主導。根據2022年的數據，Synopsys在全球市場份額達32.14%，Cadence為23.4%，Siemens EDA為14%，三巨頭合計佔近70% 。在中國市場，這三家巨頭的市場份額更是超過80% 。

這三家巨頭的市場地位，很大程度上歸因於其持續的研發投入和頻繁的併購策略。Synopsys自1986年成立以來已完成超過百次併購整合 。例如，Synopsys近期計劃以350億美元收購工業仿真軟體巨頭Ansys，進一步鞏固其市場地位 。EDA行業的高技術壁壘 使得新進入者難以立足。同時，EDA行業普遍高達90%上下的毛利率 ，為巨頭提供了充裕的現金流進行大規模併購 。

這種「買買買」的策略不僅消除了潛在競爭，也擴大了產品線（如Synopsys的產品線涵蓋EDA、IP和軟體服務 ），形成了強大的「馬太效應」，鞏固了市場地位 。這種策略使得小公司難以獨立發展，最終常被巨頭收購。對於投資者來說，這意味著投資EDA巨頭可能享有較高的穩定性和盈利能力，因為它們的市場地位難以撼動。然而，也需注意其高估值 以及潛在的反壟斷審查風險，尤其是在大規模併購之後。

EDA產業護城河：高技術、高毛利與併購策略

EDA產業擁有一道堅固的「護城河」，這道護城河由其極高的技術複雜性、高毛利帶來的資金優勢，以及由此推動的頻繁併購所形成的市場集中度共同構築。EDA技術門檻極高，需要結合電子工程、計算機科學及數學等多領域知識 。這種高度專業化確保了只有少數公司能提供解決方案，使得產品具有高附加值，進而帶來普遍在90%上下的極高毛利率 。

高毛利則為EDA巨頭提供了充裕的現金流，例如Synopsys和Cadence的自由現金流利潤率均超過31% 。這些資金被大量投入到研發和併購中 ，進一步鞏固技術領先地位和市場份額。這種正向循環使得EDA巨頭能夠持續投入，維持其在產業鏈最上游的「皇冠」地位 。

此外，EDA技術的進步需要理論的器件模型和實際工藝結果的相互驗證，這離不開與晶圓廠的深度合作 。EDA還具有層層專利保護，使得進入門檻極高，下游客戶的依賴性亦高 。對於長期投資者而言，EDA產業的這些特點意味著其具有較強的抗風險能力和持續盈利能力。即使在半導體行業的某些週期性波動中，EDA的穩定性也相對較高。然而，也應警惕其高估值可能帶來的短期波動風險，以及地緣政治因素對其全球化佈局的潛在影響。

台灣 EDA 概念股：AI浪潮下的新機會

台灣擁有完整的半導體產業鏈，從IC設計、製造、封裝測試到材料供應 。這種緊密的產業聚落和協同合作模式，使得台灣企業在先進製程和封裝技術的快速迭代中具有獨特優勢 。儘管EDA軟體本身主要由國外巨頭提供，但台灣的晶圓代工廠與EDA公司密切合作，確保新製程技術能被EDA工具支援並落地 。這種「共生」關係，使得台灣在全球半導體產業中具有不可替代的戰略地位。

對於投資者而言，這意味著即使台灣本土純EDA軟體公司較少，但與台灣晶圓代工和先進封裝緊密合作的IC設計服務公司和IP供應商，將直接受益於台灣在全球半導體產業中的核心地位，尤其是在AI晶片需求爆發的背景下。這些公司是台灣半導體生態系統中價值創造的關鍵環節。

台灣晶片業者主要分為三大類：第一類是瑞昱、聯發科這類自研晶片並銷售的IC設計公司；第二類是代工為主的IC設計服務公司，以世芯-KY及創意為首；第三類是純開發IP授權的公司，如M31 。台積電電子設計自動化聯盟（TSMC EDA Alliance）也包含了多家國際EDA大廠，以及台灣本土的安仲科技（AnaGlobe）等 。

台積電 EDA 國際聯盟廠商

雖然EDA軟體是晶片「設計階段」的工具，但實際上，它直接影響晶片能不能「做出來」！

一個晶片設計公司，想要交由台積電流片，並不是設計畫完就能交出去。你還得通過一系列「製程相容性」的檢查流程，包括：

• DRC（Design Rule Check）設計規則檢查

• LVS（Layout vs. Schematic）比對

• RC抽取、功耗/雜訊/時序模擬

• Mask資料轉換、製程驗證

這些步驟都得靠台積電認證過的EDA工具與流程才能完成，否則流片失敗的機率極高，成本更是動輒數百萬美金起跳。

而為了降低流片錯誤與時程延誤，台積電自2000年代就開始推動「EDA聯盟（Open Innovation Platform EDA Alliance）」，邀請全球頂尖EDA廠商參與，以下是股編整理「台積 EDA 聯盟」16 家成員的重點摘要，方便快速掌握各公司定位、規模與全球佈局：

• Altair Engineering
  美國密西根州總部，Nasdaq 上市。產品橫跨資料分析、電子系統設計與 HPC 工具，在台有分公司，為台廠提供高效運算與模擬服務支援。

• Ansys
  美國賓州匹茲堡總部，Nasdaq 上市，工程模擬軟體龍頭。台灣由思渤科技、虎門科技等代理，全流程模擬能力是先進製程與封裝設計的標配。

• AnaGlobe (安仲科技)
  台灣新竹在地 EDA 業者，尚未上市。主打 Thunder、GOLF 等巨量佈局平台，專攻先進製程巨型版圖最佳化，深度服務本土 IC 設計客戶。

• Arteris
  美國加州矽谷總部，Nasdaq 上市，專注 NoC 矽智財（Network-on-Chip IP）與佈局服務，在南京設子公司，切入車用與 AI SoC 流片。

• Cadence Design Systems
  全球三大 EDA 之一，美國加州聖荷西總部，Nasdaq 上市，員工約 9,300 人。新竹、台北均設據點，並建置訓練中心，深耕台灣超過 30 年。

• Empyrean (華大九天)
  中國北京總部，2022 年深圳上市。定位「大陸EDA一哥」，併購 Legend Design 後壯大類比與記憶體驗證產品線，積極搶攻 28 nm 以上國產替代商機。

• iROC Technologies
  法國 Grenoble 創立，私營。專注 IC 可靠度分析與 IP 服務，協助晶片設計公司評估軟錯誤與輻射風險，屬利基型供應商。

• Keysight Technologies (是德科技)
  美國加州 Santa Rosa 總部，NYSE 上市，源自 HP → Agilent。PathWave 系列涵蓋量測到 EDA，台北、中壢、高雄皆有營運據點。

• Legend Design Technology
  原美國 Santa Clara 公司，台籍創辦人魏游邦。2017 年被華大九天併購，技術整合至 Empyrean，現已不再獨立對外。

• Lorentz Solution
  美國 Santa Clara 總部，專攻電磁/毫米波 IC 版圖平台。創辦人來自貝爾實驗室與 Cadence，早期獲 Cadence 風投挹注，在新竹設辦公室。

• Siemens EDA（原 Mentor Graphics）
  德國西門子 2016 收購 Mentor，2021 整併改名。總部設於德州 Plano，為「EDA 三巨頭」之一，持續以併購擴充工具鏈，新竹、台北皆有據點。

• MunEDA
  德國慕尼黑私營公司，成立於 2001。以電路自動化優化工具聞名，中央大學與產業合作教學，台灣代理商為盟佳科技。

• ProPlus Design Solutions (泰合科技)
  美國聖荷西私營公司，核心團隊為美籍華人，專注 SPICE 蒙地卡羅與統計驗證。官網與社群更新稀少，但仍在新竹維持據點。

• Silicon Frontline
  美國聖荷西私營公司，提供電源完整性與靜電放電 (ESD) 驗證工具，台灣由凱為科技代理，鎖定高壓與類比晶片客群。

• Silvaco (思發科技)
  美國 Santa Clara 私營大型企業，產品線橫跨 EDA、TCAD 及 IP。新竹研發中心逾 200 人，是台灣少見大型外商研發據點。

• Synopsys
  全球 EDA 龍頭，美國 Mountain View 總部，Nasdaq 上市，員工超過 16,000 人。在新竹陽明交通大學設大型研發中心，台灣員工約 900 人，與台積電深度協作。

結論：EDA 投資商機

EDA作為「晶片之母」，是AI時代半導體產業發展的核心驅動力。其戰略價值遠超其營收貢獻，是現代晶片設計不可或缺的工具。全球EDA市場由少數巨頭寡佔，具備高技術門檻、高毛利和頻繁併購的特點，形成了堅實的護城河，為其帶來穩定的盈利能力和較低的週期性。

AI和異質整合趨勢正為EDA產業帶來新的增長點和技術挑戰，也促使EDA工具自身不斷進化，成為AI晶片設計效率和性能提升的關鍵推動者。台灣在全球半導體製造和先進封裝領域的領先地位，為其IC設計服務和IP供應商帶來獨特機會，使其成為EDA相關領域的重要參與者。儘管台灣本土純EDA軟體公司面臨國際巨頭的強勢競爭和人才稀缺的挑戰，但政府的政策支持和特定利基市場的需求仍帶來發展機會。

投資EDA概念股需要綜合考量其技術領先性、市場地位、盈利能力、成長潛力，以及應對地緣政治和人才挑戰的能力。建議投資新手深入了解EDA的本質和產業生態，關注具備技術領先性、穩固市場地位、並能有效應對外部挑戰的相關企業。掌握EDA，就是掌握AI時代半導體產業的底層邏輯，為投資組合開啟新的增長空間。
